Диагональные гибкие связи композитные
Применяются при производстве железобетонных трехслойных стеновых панелей и предназначены для соединения слоев панели между собой. Используются для замены аналогичных изделий из стали. Повышают теплотехнические характеристики панели на 20%
Композитные диагональные гибкие связи значительно дешевле традиционных гибких связей из стали
Дешевле металлического аналога!
Конструкция композитной диагональной гибкой связи

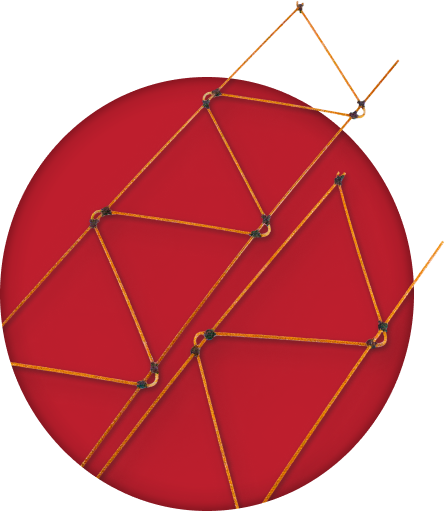

Гибкая связь представляет собой изделие, состоящее из двух направляющих — композитных параллельных стержней периодического профиля — скреплённых между собой композитным зигзагообразным стержнем посредством фиксаторов из полимерного материала
Н — высота гибкой связи; L — длина гибкой связи; l — шаг волны диагонального стержня гибкой связи; R — радиус изгиба диагонального стержня гибкой связи; d — диаметр стержней гибкой связи; h — расстояние между направляющими стержнями гибкой связи
Какими свойствами обладают композитные гибкие связи
Коррозийная и химическая стойкость
Не боится химического воздействия и влаги, что влияет на долговечность использования материалов и возможность их применения в любое время года
Предел прочности на растяжение композитных стержней и сетки в 3 раза выше, чем у стального аналога
Прочность на разрыв
Не образует «мостиков холода», что улучшает теплоизоляционные параметры строительного объекта
Низкая теплопроводность
Даже при сильных морозах композитная арматура не теряет своих свойств. Температурный порог эксплуатации от -70°С до +100°С
Термостойкость
Отсутствие сварки упрощает монтаж — с вязкой арматуры справится любой рабочий с минимальным набором инструментов
Простота монтажа
Диэлектрик, нет радиопомех
Не проводит электричество и не препятствует распространению сигнала мобильных телефонов и интернета
Предел прочности на срез композитных стрежней сетки такой же, как у стального аналога
Прочность на срез
Какие сложности создают мостики холода:
Решает проблему мостиков холода
Мостики холода — это локальные участки здания, через которые проходит повышенная теплоотдача. Обычно мостиками холода являются металлические соединения, оконные и дверные перемычки и др.
Конденсат приводит к появлению плесени в квартирах, что наносит вред здоровью жильцов, а также ухудшает внешний вид жилища
Образование конденсата
Повышение энергозатрат
Через мостики холода уходит драгоценное тепло, поэтому расходы на отопление здания увеличиваются примерно на 30%
Снижение безопасности
Мостики холода ведут к появлению трещин, снижению несущей способности конструкции, что приводит к повышению расходов на обслуживание здания
Предел прочности при растяжении более 1532 Мпа
Данный показатель соответствует требованиям п.5.1.4 ГОСТ Р 54923-2012 не менее 1000 Мпа
Техническая документация по испытаниям
Испытания композитных связей
Компания-производитель провела испытания трёхслойной наружной стеновой сэндвич-панели, изготовленной с применением композитных диагональных гибких связей. Были получены следующие результаты:
Остаточный предел прочности от 77 до 89%
При растяжении после выдержки в щелочной среде гидроксида натрия 0,01 Н составил 89,00%, а после выдержки в щелочной среде гидроксида натрия 1 Н составил 77,62%
Максильная нагрузка ~ в 5 раз превышает контрольную нагрузку по прочности
Испытания на сдвиг показали, что максимальная нагрузка в 5,88 раз превышает контрольную нагрузку по прочности, а после 24-часового огневого воздействия — в 4,77 раз. Трещин и признаков разрушения панели не было обнаружено
Предел огнестойкости не менее REI 60
Предел огнестойкости сэндвич-панели с диагональными гибкими связями нашего производства составляет не менее REI 30
Протокол испытаний на щелочестойкость
Протокол испытаний на сдвиг
Протокол испытаний на огнестойкость
Протокол испытаний на пожаростойкость
Получите образцы продукции
Мы уверены в качестве нашей продукции, потому что соблюдаем все требования законодательства к композитным строительным материалам. Вы тоже можете удостовериться в этом, заказав образцы с доставкой
